こんにちは！
TOKYOシェアオフィス墨田スタッフの藤野です。

以前、『印刷時間を短くするには？-積層ピッチ編-』というブログを投稿させていただきました。
➡ブログはこちら

今回はその第2弾-サポート編を-お届けします！

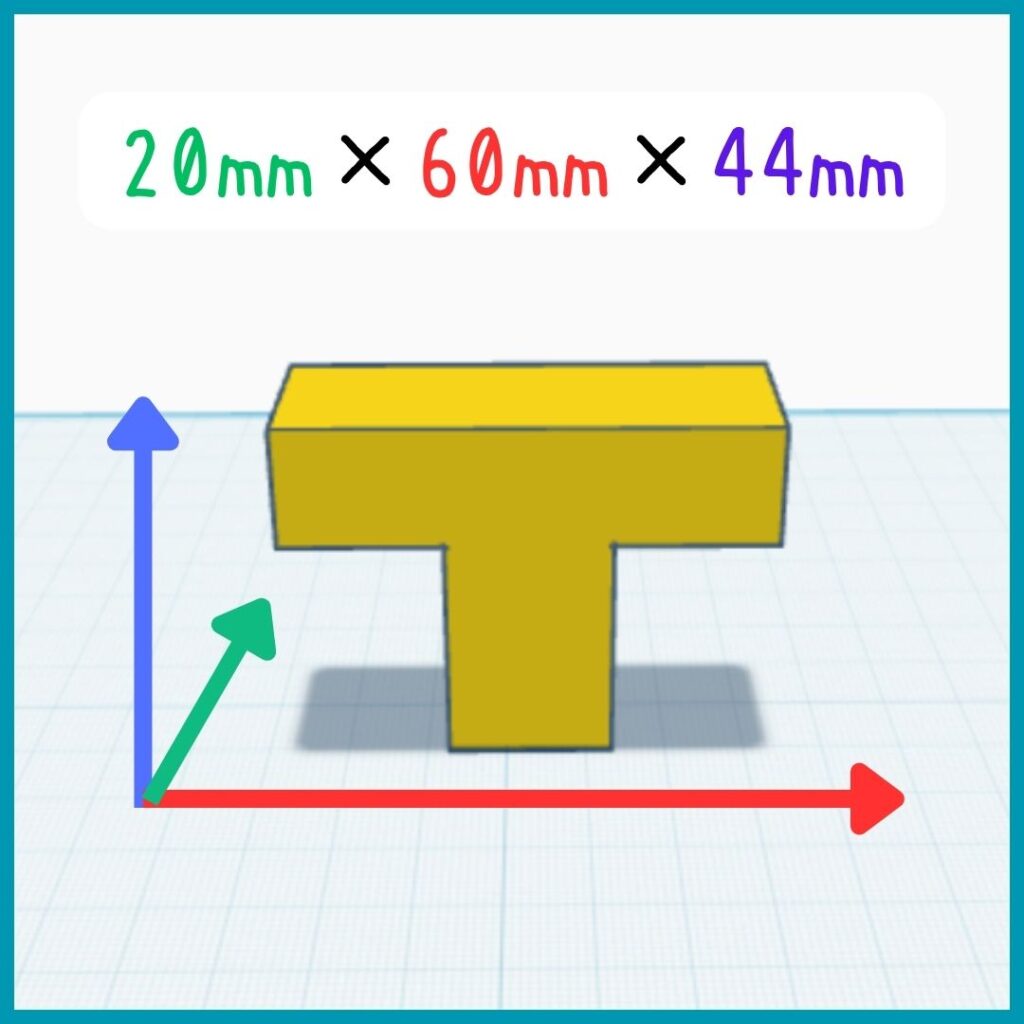

今回印刷するのはこちらの『T』のオブジェ
サイズは約20mm✕60mm✕44mmです。

以前は『印刷の滑らかさ』に注目していきましたが、今回は『印刷の向き』に注目して記事を書いていきます！
『向き』とはいえ、そんなの普通に印刷すればいいじゃないかと思う方もいらっしゃるかもしれません。確かに、オーソドックスな考え方をすれば『T』そのままの向きで印刷するでしょう。
しかし、3Dプリンターというのは下からプラスチックを一層ずつ重ねて印刷します。そのためこの向きで印刷しようとすると…

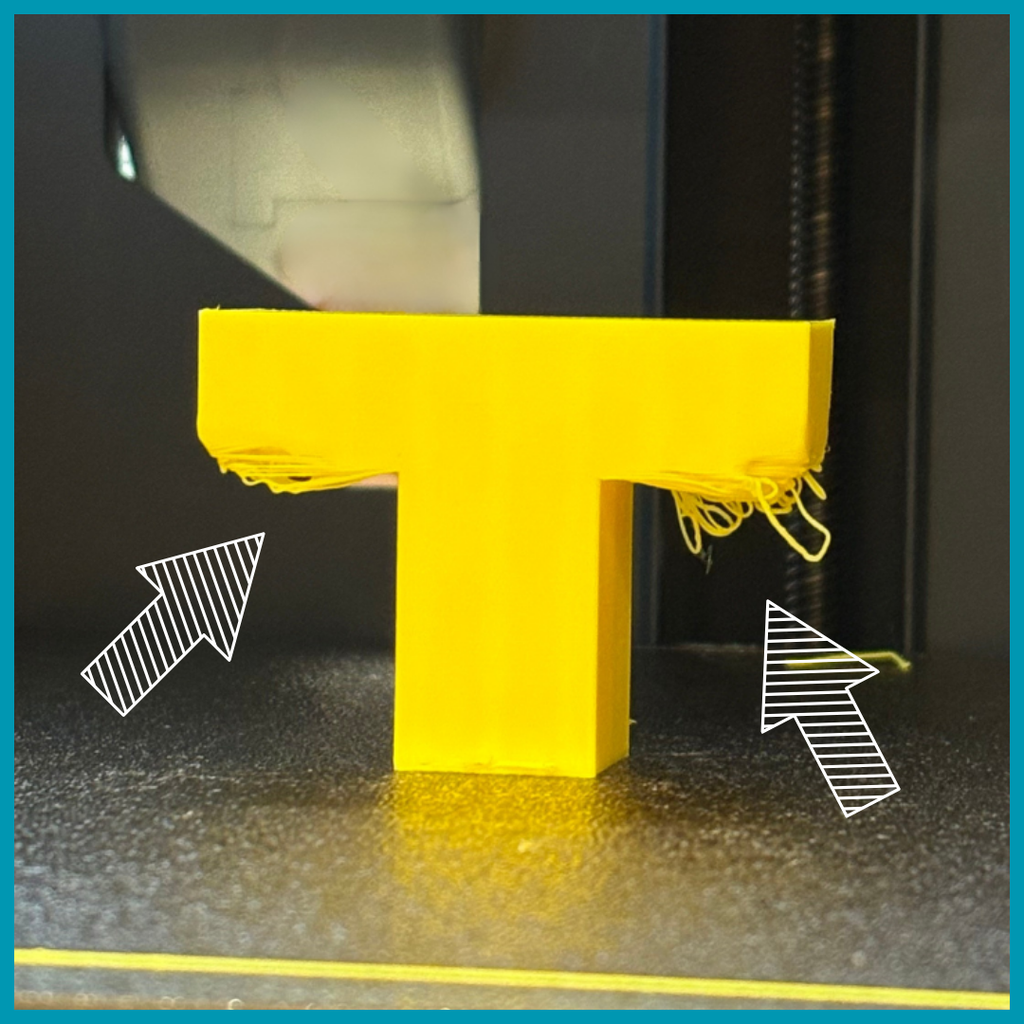

このように『T』の両端の空中に浮いている部分のプラスチックが下に落ちてしまうため、綺麗に印刷できません。

では、どうすればいいのでしょうか🤔
答えは簡単、足場を作ればいいのです！そして、この足場の事を3Dプリンターの世界では『サポート材』と呼んでいます。

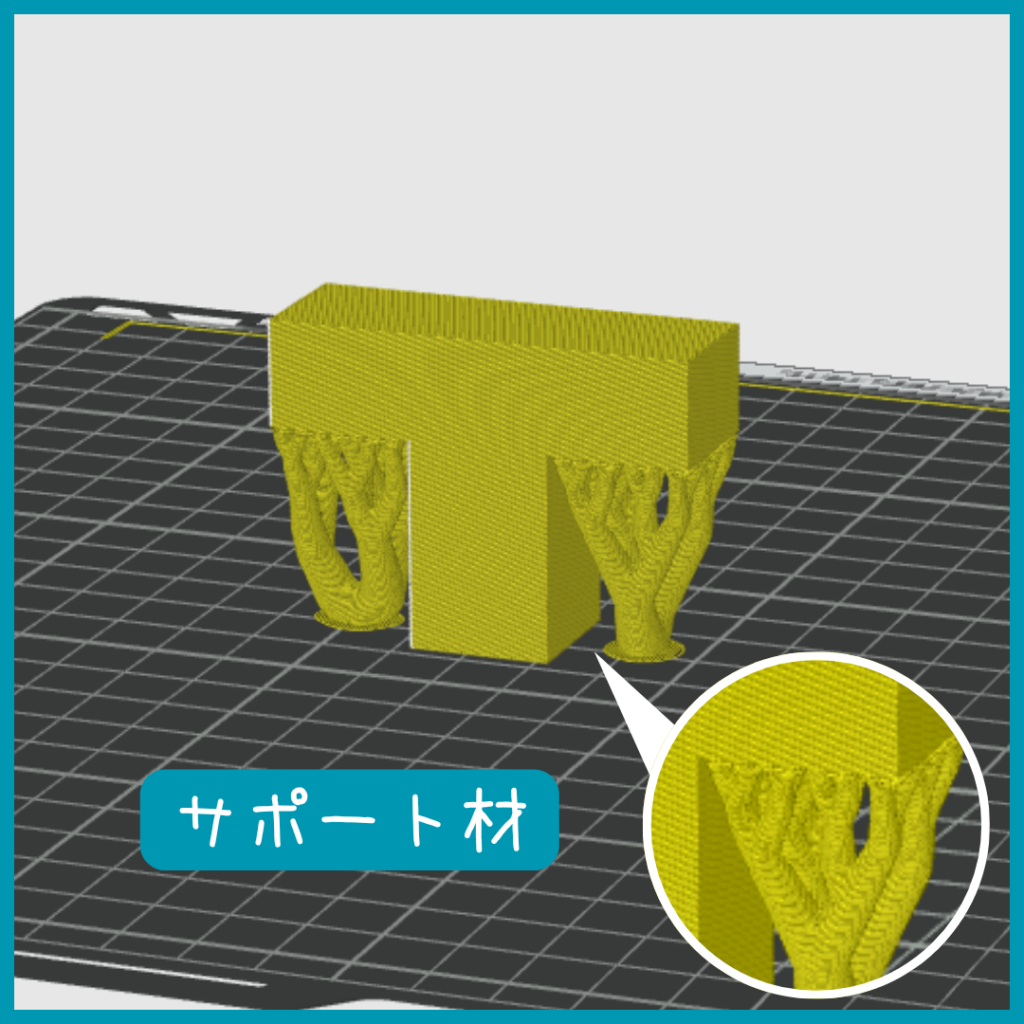

『T』のオブジェに『サポート材』を付けてみましょう！

木の枝のような物が『T』のオブジェの下に付きました！これが『サポート材』です。ご覧いただくとわかるよう、空中に浮いている部分の足場となっています。こうすれば、プラスチックが下に落ちることなく、元のデータの形のまま綺麗に印刷することが出来るんです！
サポート材は、様々な形を印刷するうえで必要不可欠な存在なんですね✨

しかし、サポート材を付ければその分のフィラメントの使用量も増えます。フィラメントの使用量が増えれば、必然的に印刷時間も長くなってしまいます。では、印刷時間を短くするにはどういった工夫をすればいいのでしょうか…

そう、ここで考えるべきことが『印刷の向き』なんです☝

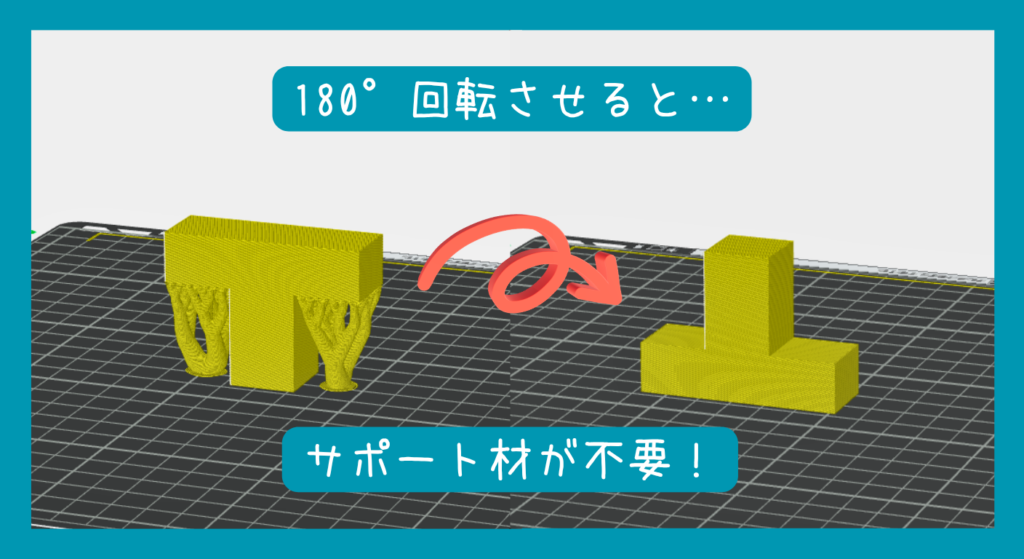

先程のように、『T』の文字そのままの向きで印刷すると、空中に浮いている部分すべてにサポート材を付ける必要があります。しかし、この『T』の向きを180度回転させれば…

サポート材をなくすことができました👏

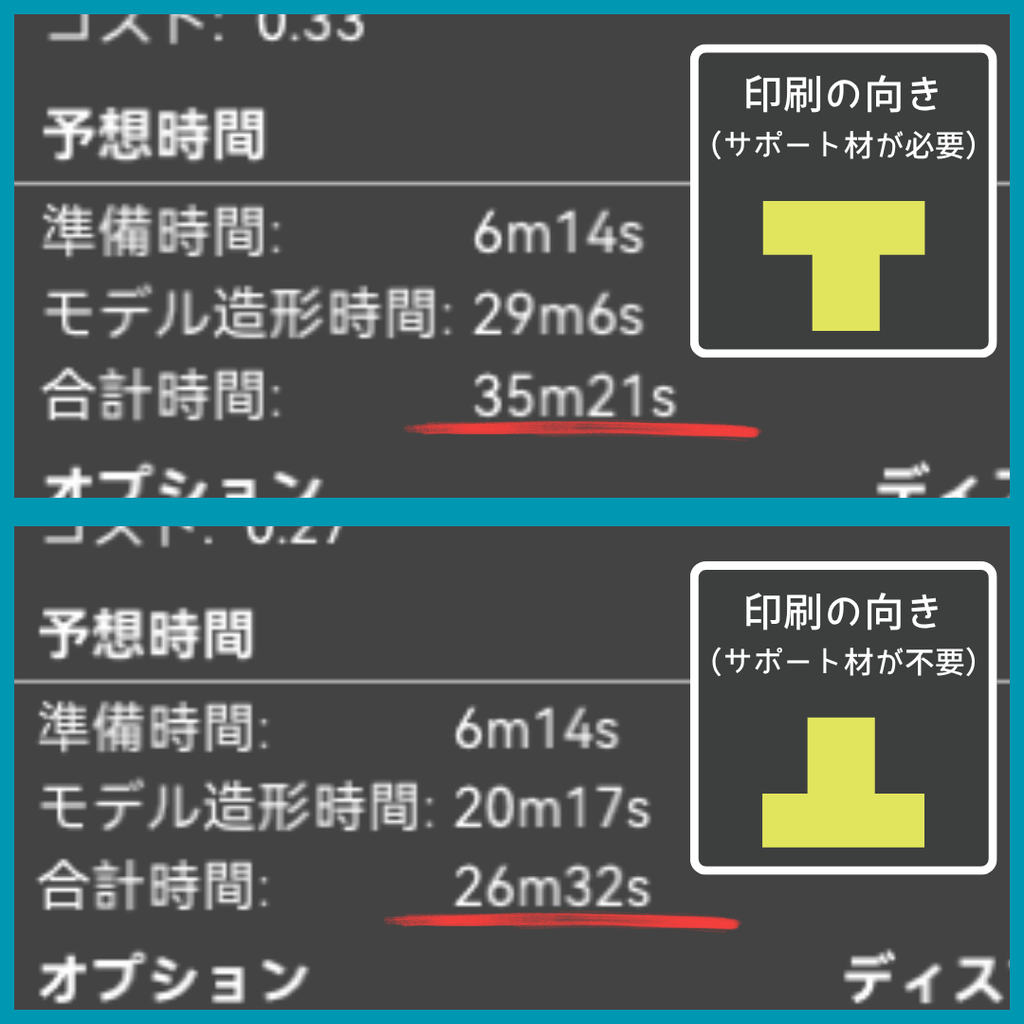

実際にどれだけ印刷時間に違いがあるのかを見てみましょう！

サポート材が必要な向きで印刷すると約35分。
サポート材が不要な向きで印刷すると約26分。
およそ1.35倍の違いがあります。

このように、『印刷の向き』を工夫することで、サポートが不要になったり、あるいはつけるサポートの位置や量変わり、印刷時間を短くすることができます。効率よく印刷するには、なるべくサポート材を付けずにどの向きで印刷したらいいか、ということを考えてみてください！

さて、今回のスタッフブログでは『印刷の向き』に注目していきました！造形を180度回転させ、逆さまの向きで印刷するという考え方は、なかなかパッと出てこないと思います。私も、印刷する向きを工夫した方が良いという事をはじめて知ったときは『180度回転させるのアリなんだ…』という3Dプリンターならではの考えに驚かされました😲
今後も3Dプリンターについての記事をどんどん投稿していこうと考えておりますので、楽しみにして頂けたら幸いです！

それでは次回の3Dプリンターブログでお会いしましょう！

---
